Aula 2 19/10/2021



SUMÁRIO:

• Introdução ao AutoCAD 2020, representação 2D.

USC- unidade do sistema coordenado

coordenada absoluta- (x,y)

coordenada relativa- coordenada relativa a um ponto anterior

Criação de Layers:

Definir Escala:

UNIT + ENTER

Criação de Pontos:

POINT + ENTER + X,Y + ENTER

                                                      Alterar parâmetros das linhas auxiliares:

OSNAP+ENTER

Criação de Retângulo:

ponto absoluto + ponto de referência

REC + 10,10 + ENTER + @2.4,2.2 + ENTER

Utilizar linhas auxiliares:

XLINE + ENTER + V ou H

criar linhas a 3m de distância de todo o quadrado:

OFFSET + ENTER + 3 + SELECIONAR LINHA AUXILIAR

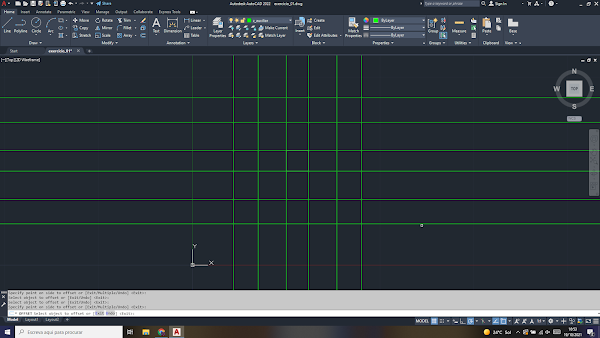

Voltar a utilizar as linhas auxiliares, agora a 2.60m:

OFFSET + ENTER + 2.60 + SELECIONAR LINHA AUXILIAR

Criar Alçados:

REC + ENTER + INT (para selecionar ponto de interceção das linhas auxiliares)

Criar Paredes:

OFFSET + ENTER + .15 + SELECIONAR RETANGULOS

OUTROS CONTROLOS:

DDP: mudar tipo de Pontos

ZOOM: Z + ENTER + E (extence)

REGEN: enquadrar

ERASE: E + ENTER + SELECIONAR + ENTER
