Aula 6 16/11/2021



SUMÁRIO:

  • Continuação de Escalas
Dimensionar Cotas

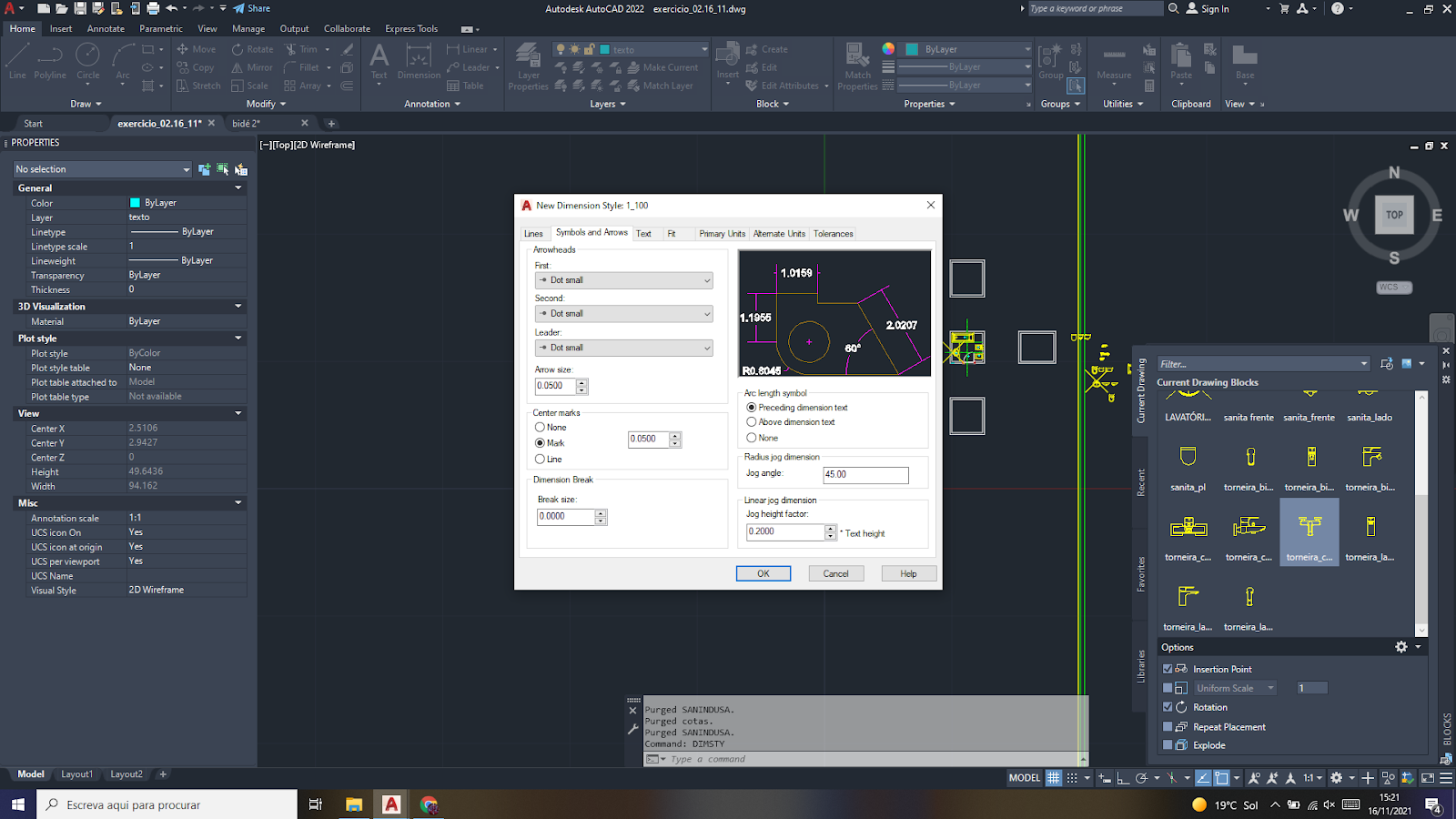

DIMSTY + ENTER









Mudar de eixo:

UCS + ENTER + 3P + COLOCAR O EIXO + DEFINIR X E Y
 PLAN + ENTER + ENTER




Comentários

Enviar um comentário

Mensagens populares deste blogue

Aula 8 303/11/2021

Imagem
  Sumário:                       Representação de uma secção de uma residência em Photoshop Abrir o corte construtivo e arrastar para a página de trabalho. Criar as layers "base", "original" e "corte".  A layer "original copy" é duplicada a partir da layer "original". Tranformar o tamanho da imagem: CTRL + T Na layer "corte", selecionar a secção com o laço poligonal: CLICAR NOS VÉRTICES COM O CURSOR + APERTAR SHIFT PARA A LINHA FAZER 90º COM A ANTERIOR: Preencher a seleção a negro: ALT + DEL Guardar a seleção feita: CLICAR COM O LADO DIREITO DO RATO + SAVE SELECION: Criar uma seleção com a zona da parede onde se pretende colocar uma textura. Inserir uma imagem datextura para uma parede: (a imagem deve ter um tamanho grande e estar numa posição favorável para ser duplicada horizontal e verticalmente)
Ler mais

Aula 5 9/11/2021

Imagem
                                            SUMÁRIO: Continuação do projeto da casa de banho; Criação de templates para escalas 1:100, 1:20 e 1:05; Alteração do tipo de linhas;                                                    Alterar tipo de traço para o layer PONTOS CRIAR TEMPLATE PARA DIFERENTES ESCALAS criar linha PROPRIETIES + LINETYPE 0.01 Para "pintar" interior das paredes: Criar camada TRAMA HATCH + SETTINGS + ESCOLHER PADRÃO + SELECIONAR PONTOS + CLICAR NO INTERIOR DA PAREDE CRIAR TEXTOS PARA DIFERENTES ESCALAS: STYLES + ENTER Títulos a 3mm letra normal de texto 2mm
Ler mais

Aula 7 23/11/2021

Imagem
Sumário:   Como representar uma janela  Linhas amarelas (de destruição) e Linhas Vermelhas (de construção) Conclusão do projeto da casa de banho Definições de impressão: corte 0.3500 fina 0.0000 equipamentos 0.0900 eixos 0.4000 vista 0.1300 tracejado 0.1300 tramas (hatch) (cor250) 0.00 cotas 0.0500 textos 0.0500 pontos 0.1500 ENCARNADOS 0.2500 (cor10) AMARELOS 0.2500 (cor40)
